INSTRUCCIONES DE MONTAJE

INSTALACIÓN ELÉCTRICA DEL PANEL DE CONTROL DE WATERCLEAR

Fijar el tablero principal del “WATERCLEAR” a la pared (Ver G (2:1), próximo al panel eléctrico de la bomba, en un lugar seco y accesible, donde incida la luz ambiente natural y preferiblemente al nivel de los ojos, para verlo más fácilmente. Utilizar los soportes y los tornillos previstos para realizar la fijación del tablero a la pared, tal y como se indica en la siguiente figura:

La alimentación del Panel Eléctrico de “WATERCLEAR” se hace a partir de la red eléctrica, utilizando un toma con salida de 220 V, (fase, neutro y toma de tierra).(Tomacorriente de tres patas).

IMPORTANTE: El panel eléctrico de “WATERCLEAR” debe recibir corriente en forma permanente, y este se encargara de accionar la bomba, la ionización y el control de las luces de la piscina en forma automática según su programación.

CÉLULA IONIZADORA

La célula ionizadora se instalara según el Kit adquirido y mas adecuado a cada instalación.

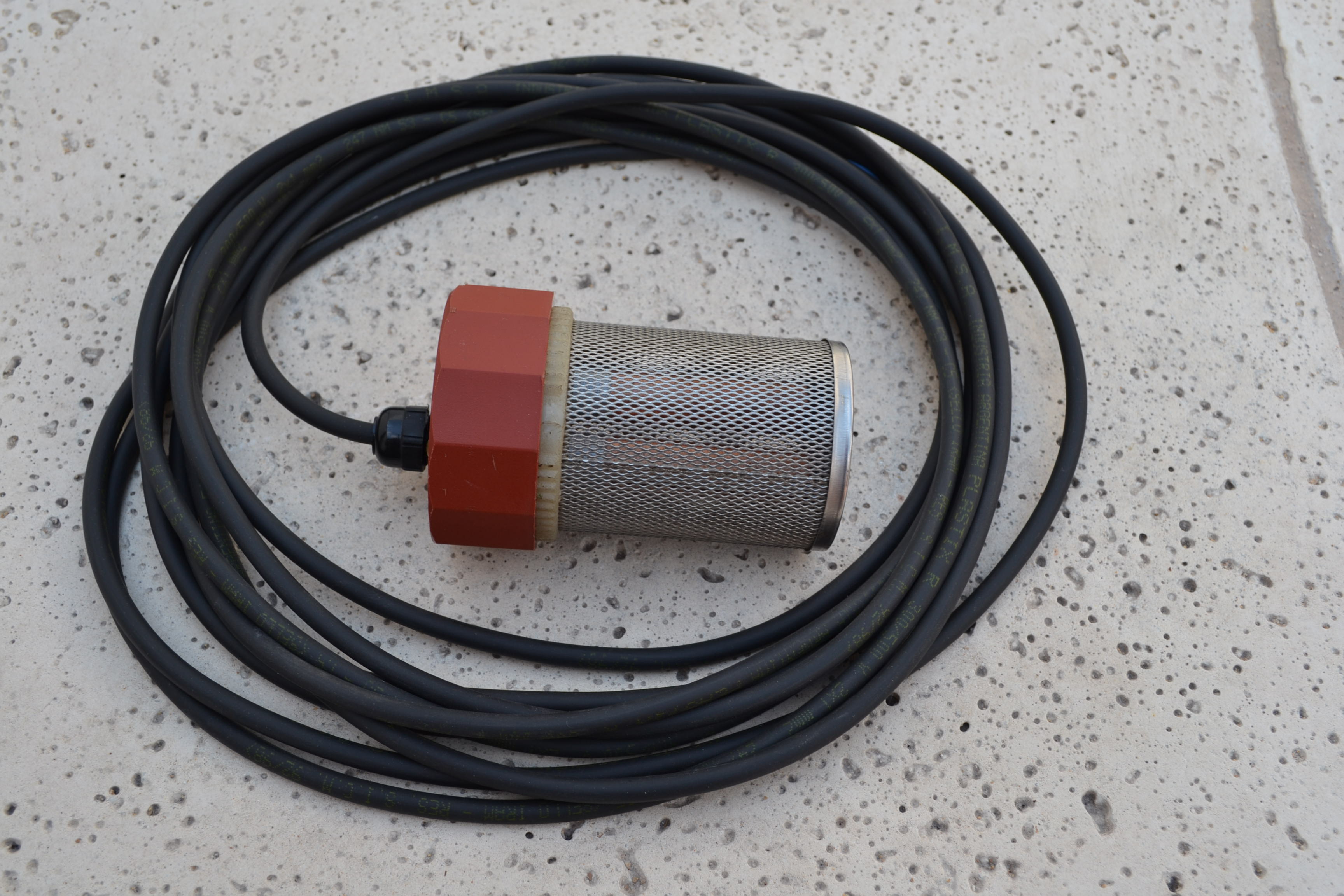

a) PORTA ELECTRODO PARA INSTALAR EN EL SKIMMER

Esta porta electrodo esta diseñado para ser instalado suelto dentro del skimmer y el cable del mismo debe ser conectado en la bornera de la caja de interconexión según el detalle de la figura A4

b) PORTA ELECTRODO PARA INSTALAR EN REEMPLAZO DE LA TAPA DE PRE FILTROS DE BOMBAS ELEKTRIM

Este porta electrodo viene preparado para reemplazar en forma directa la tapa de los pre-filtros de bombas Elektrim por el mismo diseño con el cabezal porta electrodo incorporado, y el cable del mismo debe ser conectado en la bornera de la caja de interconexión según el detalle de la figura A4

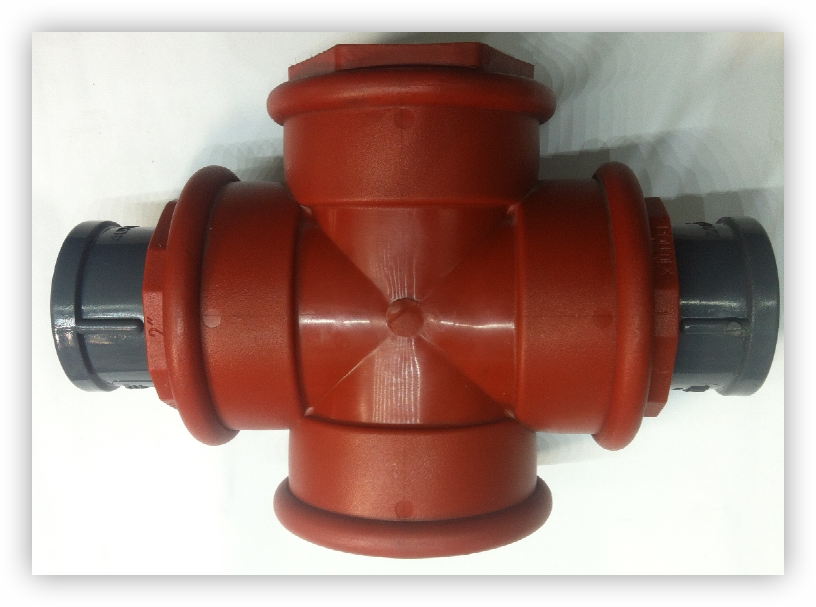

c) PORTA ELECTRODO PARA INTERCALAR EN LAS CAÑERÍAS DE RETORNO DEL CIRCUITO DE AGUA.

Este Kit se compone de un porta electrodo inserto y removible a rosca, dentro de una cruz de PVC apto para conectar a tuberías de 40mm ó en su defecto a otras medidas colocando las adaptaciones necesarias, las que se consiguen fácilmente en cualquier negocio de sanitarios.  El cable del porta electrodo debe ser conectado en la bornera de la caja de interconexión según el detalle de la figura A4.

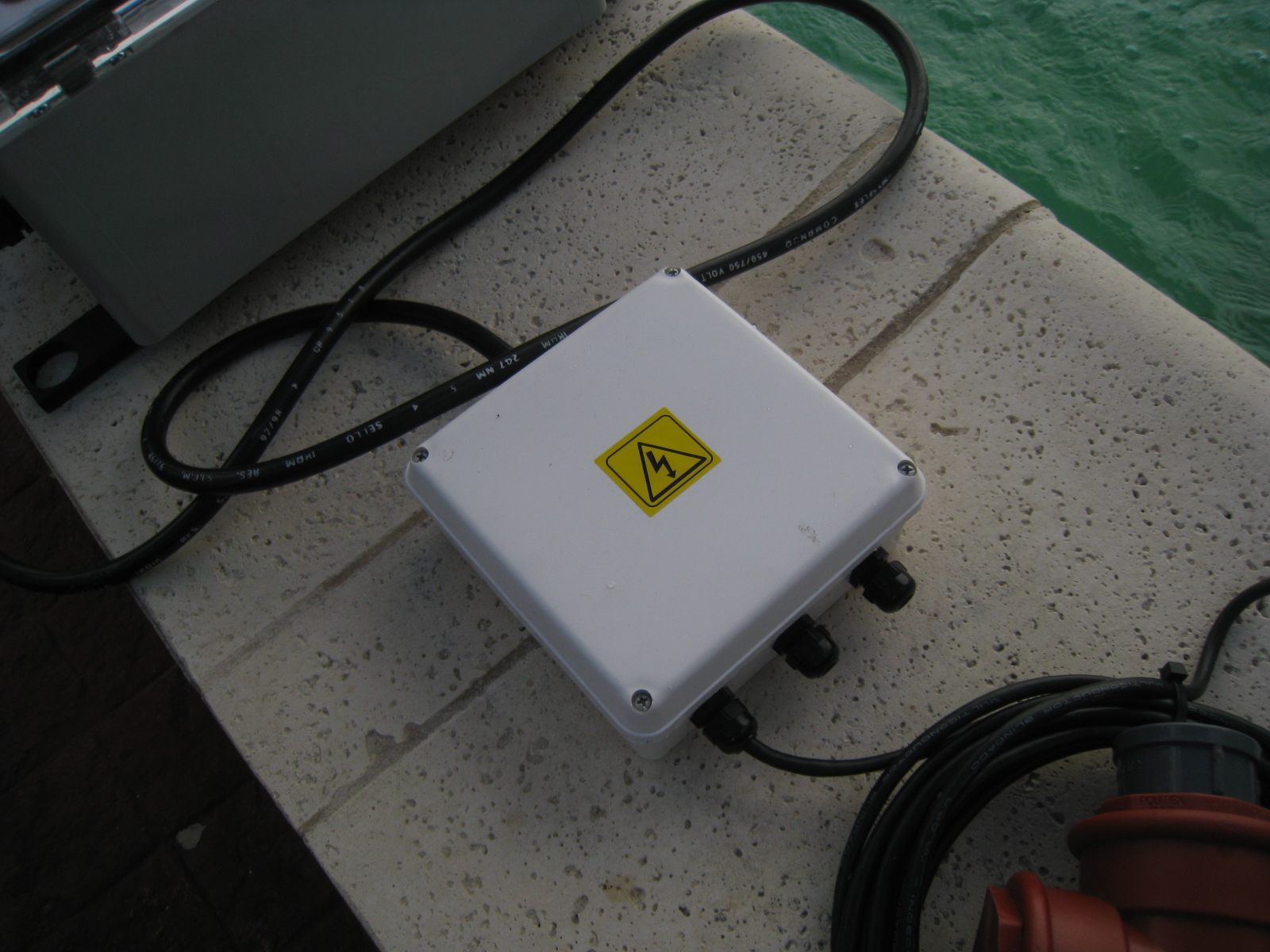

CAJA DE INTERCONEXIÓN

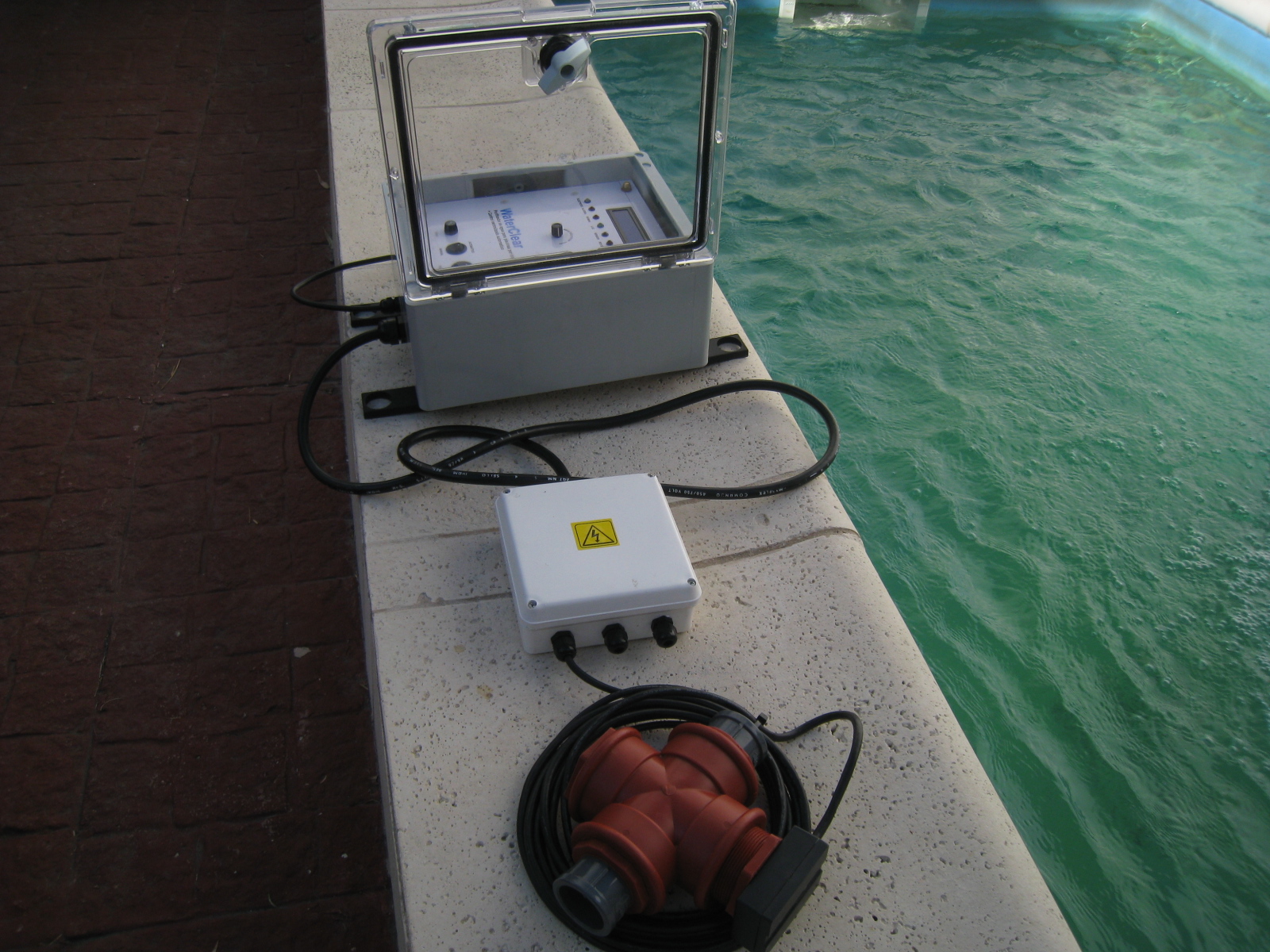

Los modelo WC-50, WC-100 y WC-1000, se entregan con una caja de interconexión externa conectada al tablero principal, para facilitar la instalación de los cables  eléctricos sin necesidad de acceder al interior del tablero general del WATERCLEAR.


BAJO NINGUNA CIRCUNSTANCIA DEBE REMOVER EL EQUIPO ELECTRÓNICO DE DENTRO DEL TABLERO GENERAL O SE PERDERÁ LA GARANTÍA DEL MISMO.
TODOS NUESTROS EQUIPOS VIENEN PROVISTOS DE UNA CAJA DE INTERCONEXIÓN EXTERNA PARA EFECTUAR LAS CONEXIONES ELÉCTRICAS, LA CUAL TIENE NUMERADAS Y DETALLADAS LAS CONEXIONES DE ENTRADAS Y SALIDAS SEGÚN EL SIGUIENTE GRAFICO, FACILITANDO LA TAREA DEL ELECTRICISTA QUE REALICE LA INSTALACION.

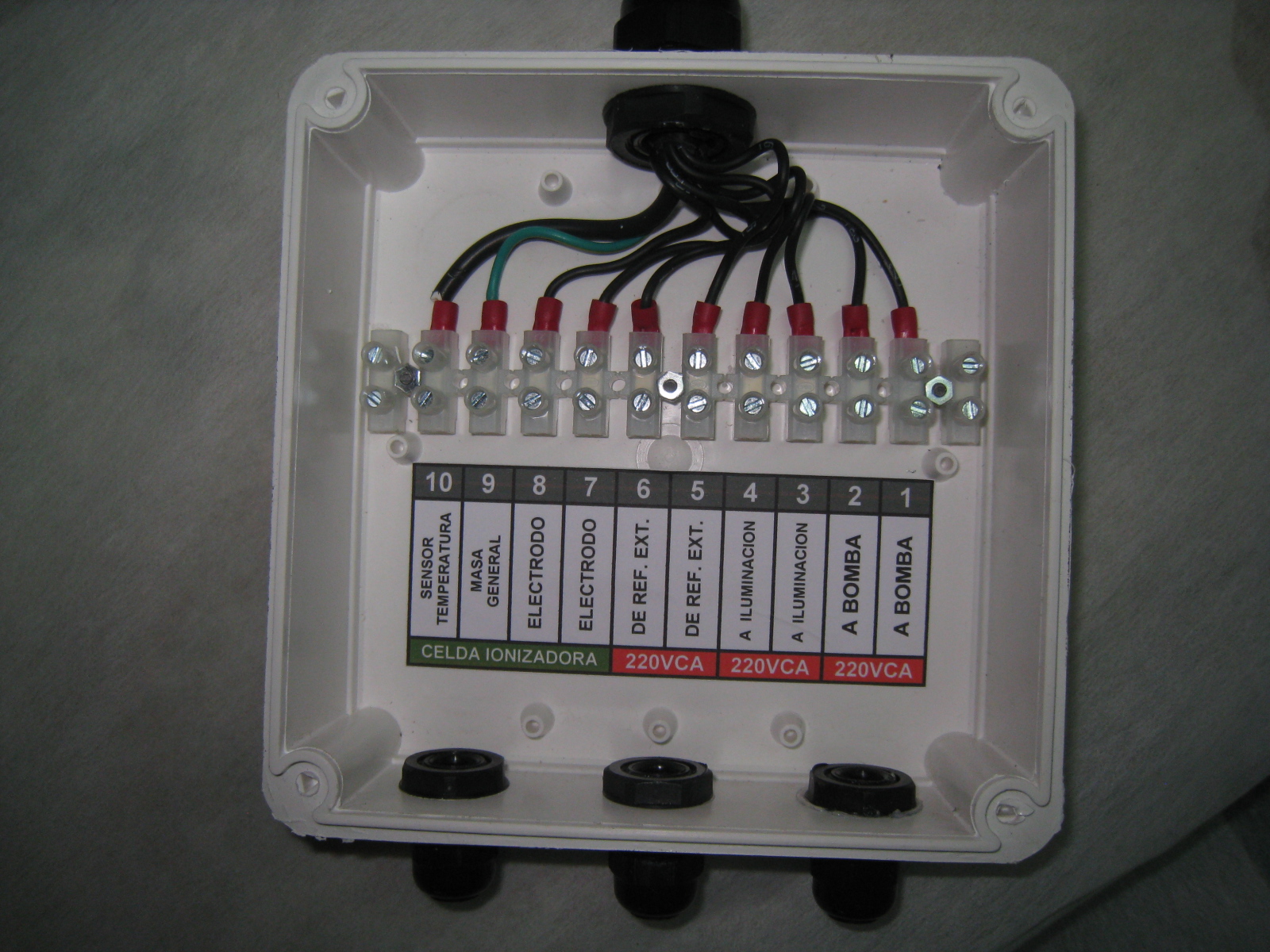

FIGURA A4

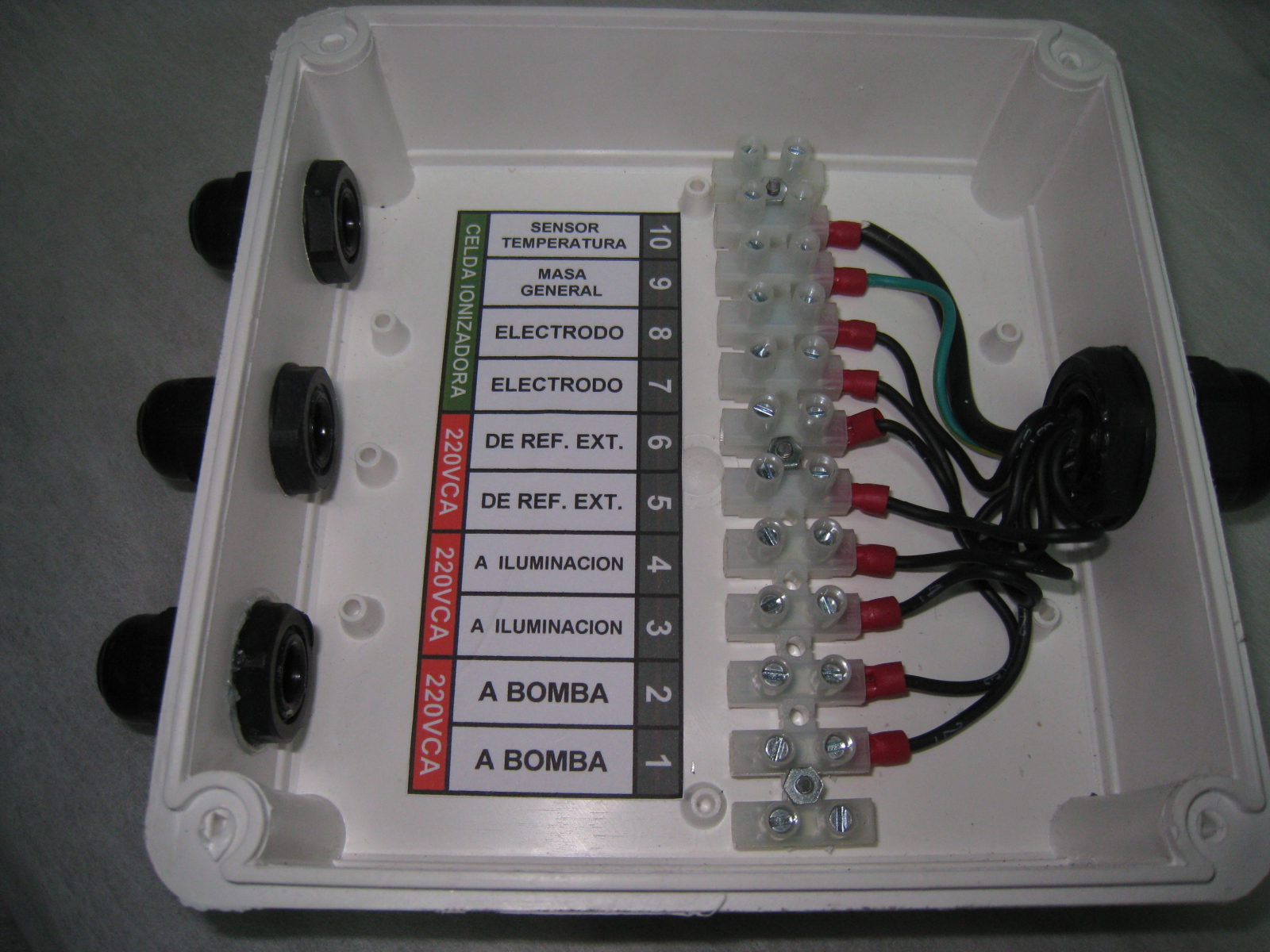

  TABLERO DE INTERCONEXIÓN ELÉCTRICA

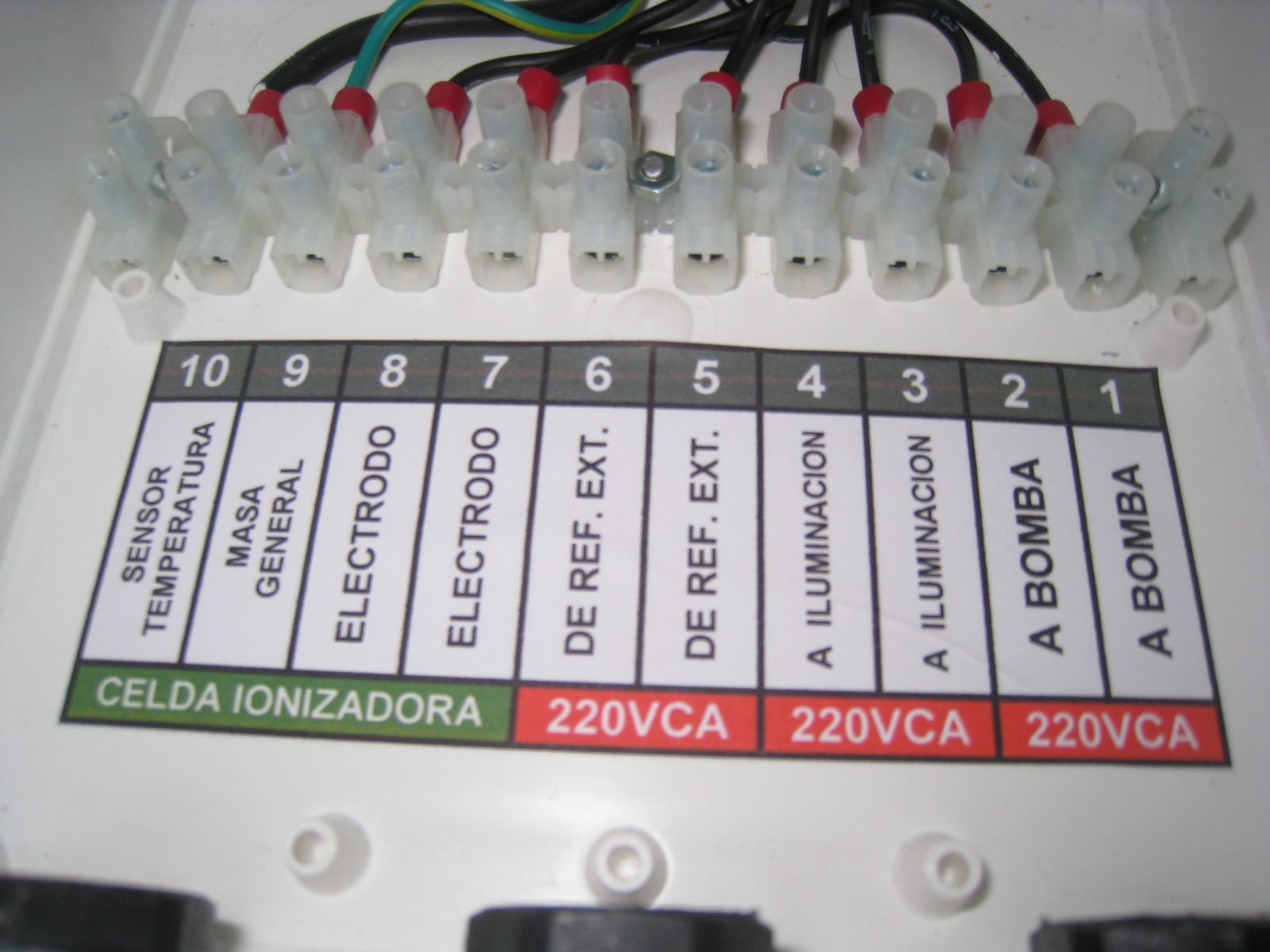

   DETALLE DE CONEXIONADO  EN BORNERA

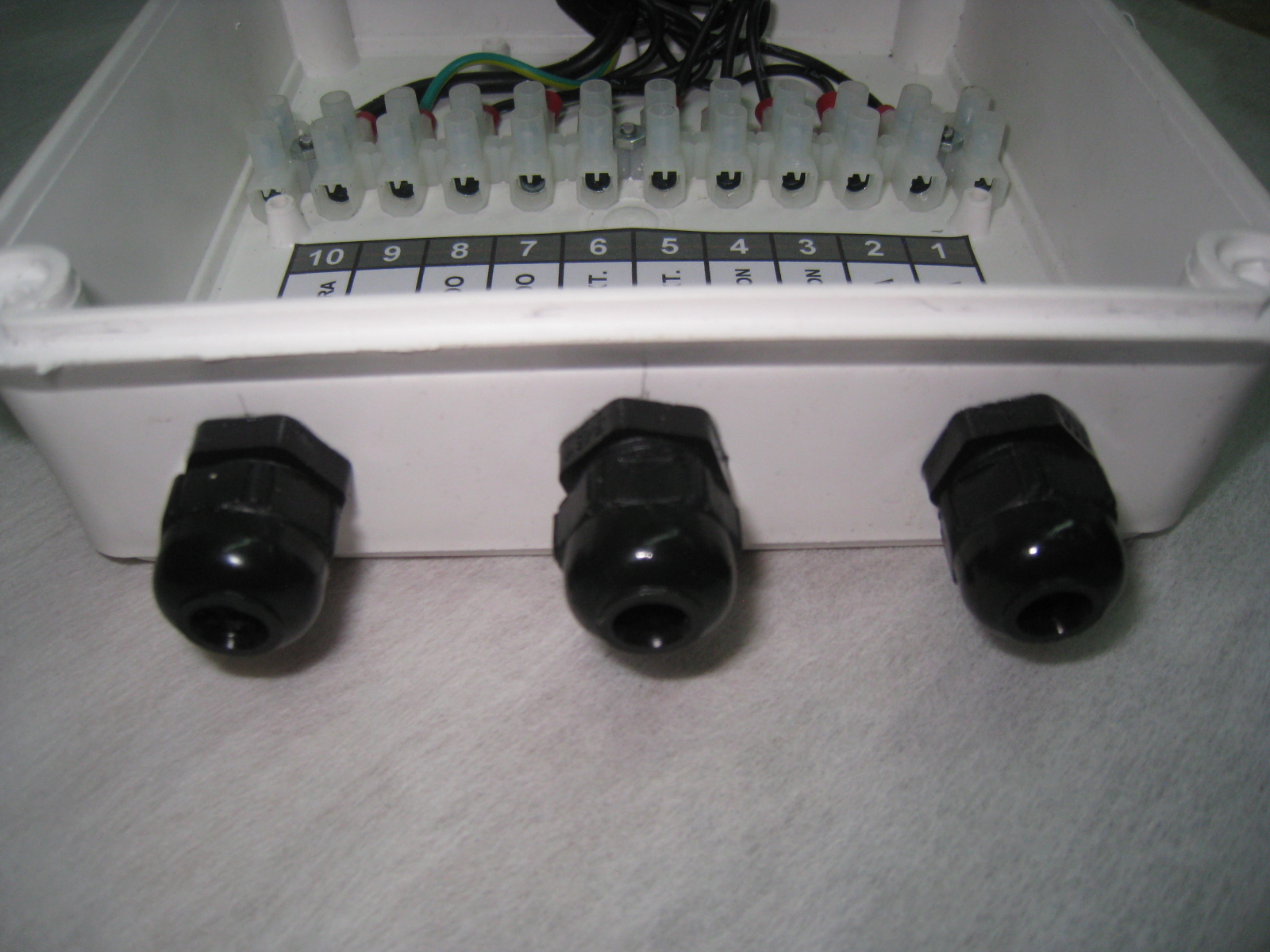

   PRENSA CABLES ESTANCOS

Vea las Instrucciones mas detalladas en el manual que acompaña a su equipo
